德國SubCtech公司水下油氣ROV監測探頭
OceanLine? ROV Sensors for Offshore Oil+Gas Monitoring

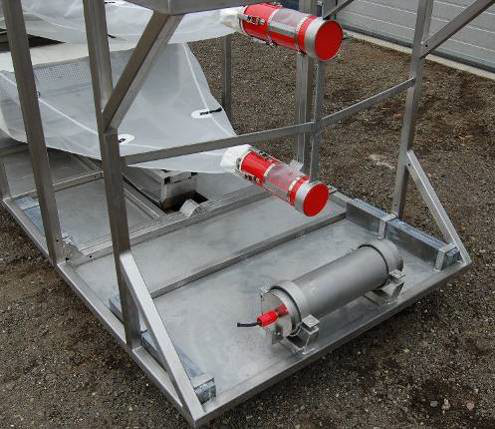

典型ROV監測探頭
設備特點：
√ 定制開發
√ 國際先進技術
√ 可靠耐用
√ 高精度、高靈敏度
√ 操作簡單
√ 即插即用
√ 專為近海油氣開采打造
√ UL認證
√ API17f認證
√ SIL-3人員資質
√ IPC-A-600/610/620 2/3級認證
√ ISO-13628-6標準
√ ISO-9001:2015質量標準
√ 軍用級別電池 ML-3
√ 多年國際客戶合作經驗
√ 測量、存儲、傳輸一體化
√ 使用靈活
√ 為復雜案例提供專業解決方案
2013年獲批為近海油氣開發關鍵產品指定供應商
設備介紹：
貨號 | 型號 | 說明 | 示例 |

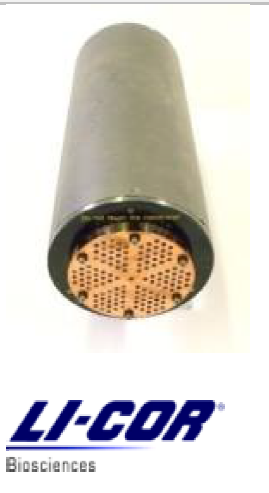

2-3000 | MK2 | OceanPack水下CO2探頭 MK2 – 300m/3000m |
|
配備LI-COR? LI-840x專業紅外雙波長光學二氧化碳分析儀，包括自動校零（漂移補償），內部帶校準模塊，可以通過外部標氣手動進行校準（可選配外部氣體連接頭SWAGELOK）; | |||
量程: 0…3000 ppm CO2; 0…80 ppt H2O | |||
可以配置飽和度可達30% | |||
分辨率: 0.01ppm CO2; 0.001 ppt H2O | |||
總精度: <1% | |||
數據采集器:內置NetDI?采集器系統 | |||
存儲：工業級SD卡 | |||
串口：RS-232 通信和傳輸數據 | |||
可選 RS-485 最大5000m線纜 | |||
可選最多6個RS-232/485 接口 | |||
模擬輸入: 可選16位 – 8通道ADC | |||
采樣頻率:最大1Hz – 可調 | |||
信號輸出: 4-20mA, 0-5V, 請注明 | |||
數據協議: NMEA-0183 ASCII | |||
供電: 12-30V DC, | |||
最大15W (預熱), < 10W 正常 | |||
校準: 自動校零 | |||
防生物附著: 特殊的防護蓋有效防止生物附著，硅膜能有效降低生物附著 | |||
操作深度: 300m. | |||
外殼: 鈦金屬 ?168 x 390mm | |||
質量: 空氣中約11 kg, | |||
海水中大約1kg | |||
包括數據和電源線測試?yán)|（僅用于實驗室測試） | |||

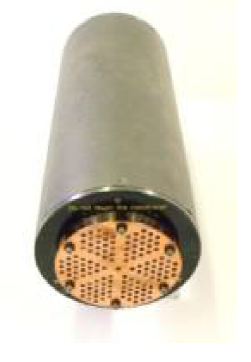

2-3010 | CH4 Sensor | OceanPack水下CH4探頭-300m |
|
配備專業紅外雙波長光學甲烷分析儀，包括自動校零（漂移補償），內部帶校準模塊，可以通過外部標氣手動進行校準（可選配外部氣體連接頭SWAGELOK）; | |||
量程: 0…5000 ppm CH4 | |||
可配置最大達100% 飽和度 | |||
分辨率: 0.1ppm | |||
總體精度: ±2% | |||
采樣頻率:最大1Hz – 可調 | |||
供電: 9-30V, 最大12W (預熱),< 8W 正常 | |||
數據采集器:內置NetDI?采集器系統 | |||
存儲：工業級SD卡 | |||
串口：RS-232 通信和傳輸數據 | |||
可選 RS-485 最大5000m線纜 | |||
可選最多6個RS-232/485 接口 | |||
模擬輸入: 可選16位 – 8通道ADC | |||
采樣頻率:最大1Hz – 可調 | |||
信號輸出: 4-20mA, 0-5V, 請注明 | |||
數據協議: NMEA-0183 ASCII | |||
防生物附著: 特殊的防護蓋及硅膜有效防止生物附著 | |||
操作深度: 300m. | |||
外殼: 鈦金屬 ?168 x 390mm | |||
質量: 空氣中約11 kg, | |||
海水中大約1kg | |||
包括數據和電源線測試?yán)|（僅用于實驗室測試） | |||
3-1200 | NetDI | 水下NetDI數據采集器(淺水版) |
|
高速數據采集器 | |||
工作深度: 300m | |||
處理器: ARM Cortex, 1GHz, 512MB | |||
存儲: 8 GB micro-SD閃存卡 | |||
支持最大32GB | |||
模擬信號: 下列任選 | |||
串口: 4 x RS232/485 (可擴展) | |||
USB接口: 2 x USB 2.0 Host/Client | |||
LAN 接口: 10/100MBit TCP/IP | |||
外殼: 鈦金屬 ?168 x 400mm | |||
供電: 9-32V DC 待機1.5W，正常 2.5W | |||
操作溫度: -25°C … +70°C | |||
接口: 5 SubConn MCBH-5鈦金屬 | |||
所有探頭均會做好與采集器的連接 | |||
4-1050 | CTD | OceanLine XS CTD/OG探頭 |
|
高精度標準化海洋多參數探頭，安裝在ROV上。 | |||
接口: RS232 (可選 RS485) | |||
外殼: 鈦金屬 ?48 x 450mm 包括探針 | |||
供電: 9…15V, 30mA | |||
最大壓力: 600Bar (6000m) | |||
分辨率: 20 Bit (有效位數 16Bit) – 4 通道 | |||
C導電率量程: 0...70 mS/cm | |||
C導電率精度: ±0.003 mS/cm | |||
C導電率分辨率: 0.001 mS/cm | |||
鹽度: 通過UNESCO公式計算 | |||
T溫度量程: -2... +36 °C | |||
T溫度精度: ±0.002 °C | |||
T溫度分辨率: 0.001 °C | |||
D壓力量程: 6000dBar | |||
D壓力精度: ±0.1% FS | |||
D壓力分辨率: 0.002 % FS | |||
4-1500 | PAH Sensor | 紫外熒光PAH探頭 |
|
熒光探頭 (激發波長254nm, 吸收波長360nm) 測量多環芳烴，原油，燃油等等。氙閃光/紫外二極管探測器，納米涂料有效防止生物附著。 | |||
量程 1: 0.1 … 50/500 μg/l 自動量程 | |||
量程2: 0.1 … 500/5000 μg/l 自動量程 | |||
檢測限: 0.3ppb (量程 1), 0.5ppb (量程2) | |||
外殼: 鈦金屬 ?68mm x 311mm, 2.7kg | |||
接口 : RS232 + 模擬信號0-5V + 4-20mA | |||
供電 : 12…26V 230mA @12V | |||
最大壓力: 30 Bar / 300m (可選 600 Bar) | |||
防止生物附著: 納米涂層 (有效隔絕生物膜，水中油) | |||
注意: | |||
- 折合油類的計算范圍約為.: 0..200 mg/l | |||
- 量程1或2必須提前預定 | |||
1-1210 | Battery | 鋰電池XL: 25.2V, 140Ah, 300m |
|
具有高性能的可充電鋰電池組件，鈦金屬外殼可以有效防止海水腐蝕?？蛇xDC/DC 變換器; SmartBMS? 系統輸出電池?cái)?shù)據或電磁電容最小化設計等等 | |||
額定電壓: 25.2V | |||
額定電容: 140.4Ah | |||
額定功率: 3538Wh | |||
最大電流: 7A (最大可達50A) | |||
最小電壓: 17.5V | |||
推薦21.0V電壓，使用壽命最長 | |||
充電電壓: 29.4V | |||
充電次數: typ. 500 | |||
外殼: 鈦金屬 | |||
尺寸: ?168mm x L612mm (不包含接頭) | |||
質量:空氣中約26.5kg，水中約12 kg | |||
工作深度: 300m | |||
工作溫度.: -20 …+55°C (電池溫度最大 +60°C) | |||
充電溫度.: 0 …+45°C (不要在 0°C以下充電) | |||
存儲溫度: -20 …+60°C (推薦: +5 …+20°C) | |||
在電量還有50..80%時存儲，每3到6個月充電一次 | |||
接頭: SubConn? BH-4F | |||
注意: 9級危險物品 | |||
1-7212 | SmartChargerTM | 鋰電池充電器SmartCharger? 300W |
|
自動高功率鋰電池充電器，內置微型處理器，可為特殊要求進行重新設計。輸出功率可以根據連接的儀器進行調整。 | |||
輸入電壓: 100Vac … 230Vac, 50/60Hz | |||
效率: 最小86% @230Vac | |||
控制要素:無，完全自動 | |||
電池檢修: “Reset”功能對內部電池進行充電 | |||
電池接口: SubConn? 防水電纜 IL-4M | |||
外殼: 金屬, IP65防水 | |||
冷卻:被動 | |||
尺寸及質量: 195 x 245 x 70mm (WxDxH), 3.2kg | |||
使用溫度.: -30 … +40°C | |||
溫度> +40°C 時降低充電效率 | |||
認證: CE, WEE 2002/96/EG | |||
包括230VAC電源線和儀器充電線 | |||
注意: | |||
- 高電流充電需要大功率電子元件，纜線，電線和接頭 | |||

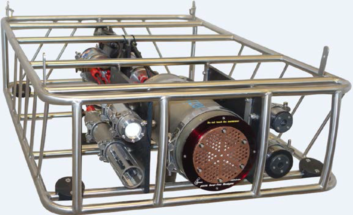

7-4200 | Frame | ROV 框架 (不銹鋼)/OG |
|
不銹鋼材質，抗腐蝕 | |||
獨特設計可以安裝多個探頭、數據采集器、電池、照明等等。 | |||
高度: 250mm (待定) | |||
底部尺寸: 600x800mm (待定) | |||
質量: 20kg (待定) 不包括固定架 | |||
材質: 不銹鋼，DIN 1.4571, AISI 316Ti | |||
包括一套固定支架 | |||
3-4210 | Data Server | OceanView? 數據服務器 (戶外筆記本)/OG |
|
Windows?系統筆記本. RS-232 端口連接儀器 (e.g. USB 轉換器,可選 RS-485) | |||
115VAC/230Vac or 12/24Vdc | |||
安裝Windows OceanView? 基礎軟件，可用于: | |||
? NMEA-0183 數據協議 | |||
? 在線實時數據采集 | |||
? 可配置圖形數據或數據表格顯示界面 | |||
? 時序數據顯示 | |||
? 探頭在線診斷 | |||
?查看歷史數據 | |||
? ASCII數據文件采集 | |||
? 文件拷貝及打印 | |||
3-4700 | OceanView | 數據采集程序,在Windows? PC上運行(.NET 框架) |
|
- SmartDI NMEA數據協議 | |||
- 各種各樣的傳感器接口: ADC模塊, GPS, HydroC, TriOS PAH；- 圖形化時間序列；- 數據表 ；- 刷新歷史數據；- 自動搜索傳感器；- 支持USB轉換器；- ASCII 數據文件記錄；- 虛擬通道；- 公式解析器 ；- 屏幕拷貝問價+打印機輸出；- 下載數據記錄儀文件 |
應用案例：
|
|

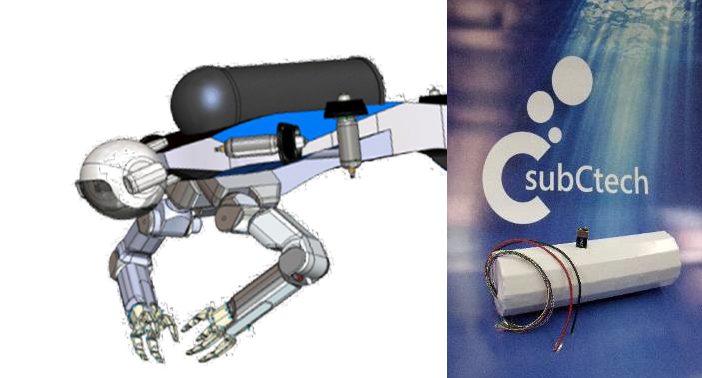

新型機器人，自帶3.7kWh鋰電池（谷歌某公司） | AUV應用示例，集成數據采集器、探頭、鋰電池包。（PGS油氣探測公司） |
|
|

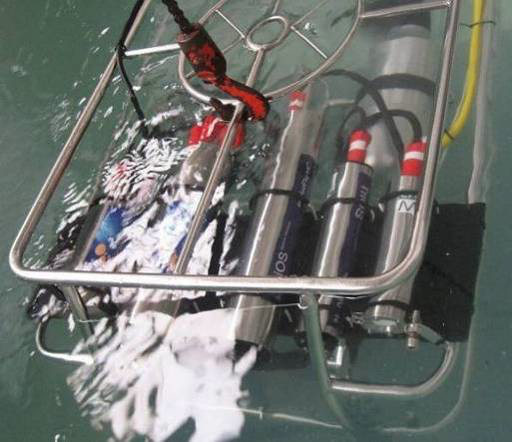

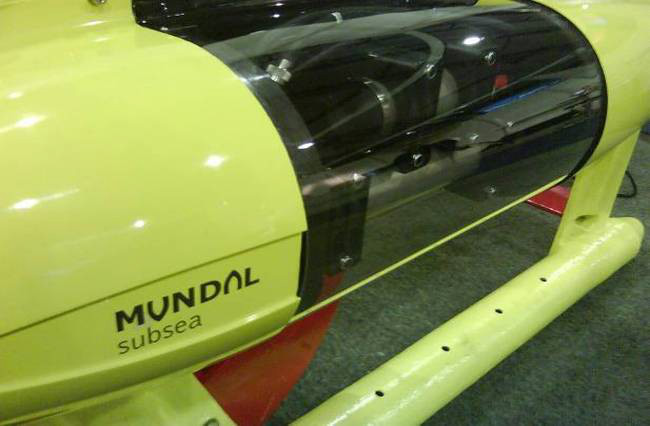

ROV應用示例，集成探頭、電池，用于漏油檢測（西班牙） | 為近海水下電動閥門系統提供鋰電池，包括ISO-ROV啟動器 |
|
|

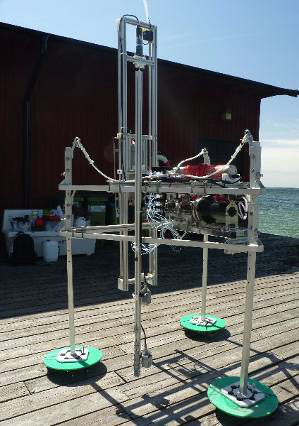

為水下著陸器配備鋰電池（BNI） | 為深海6000m底棲撬網提供鋰電池 |
更多關鍵詞：水下油氣ROV監測探頭，水下油氣監測
